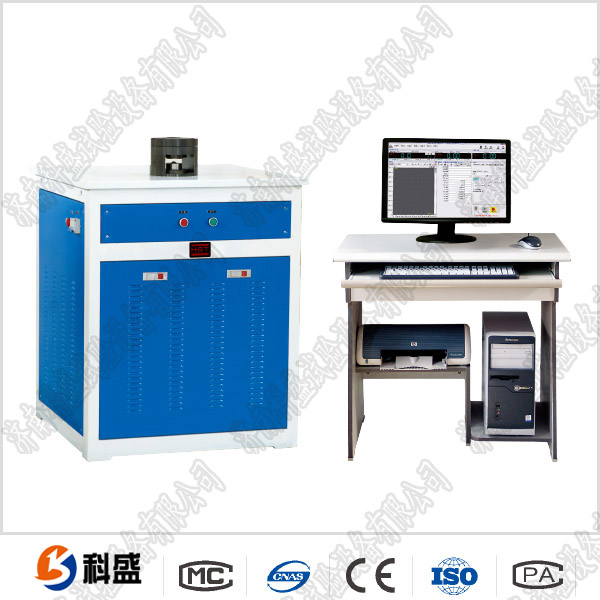

GBW-60B微机控制杯突91短视频在线观看
GBW-60B微机控制杯突91短视频在线观看主要用于金属薄板和薄带的工艺性能试验，检验薄板和薄带的塑性变形性能。满足国标GB/T 4156-2007、ASTM E643-78《金属材料薄板和薄带埃里克森杯突试验》的要求,可根据GB5125-1985《有色金属冲杯试验方法》做冲杯试验，检验有色金属薄板的各向异性。
GBW-60B微机控制杯突91短视频在线观看 产品技术参数
|
规格型号 |
GBW-60Z |
|
可试钢板厚度 |
标准杯突试验0.1-2mm，（非标杯突试验:0.1-3mm） |
|
板材宽度 |
100mm |
|
冲头行程 |
60mm |
|
夹紧活塞行程 |
19-21mm |
|
冲杯负荷 |
60kN |
|
夹紧负荷 |
25kN |
|
试验模具规格（标准） |
冲头直径：Φ20±0.05mm，垫模孔径：Φ33±0.1mm 固定模孔径：Φ27±0.05mm
标准压模孔径：Φ27±0.05mm；（非标定做） |
|
试验模具规格（非标） |
杯突冲头球径：Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm 垫模孔径：Φ18±0.1mm、 Φ10±0.1mm 、Φ3.5±0.1mm 固定模孔径：Φ21±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm
|
|
数显分辨率 |
0.01mm |
|
显示内容 |
夹紧力、冲压力、位移及杯突值、速率，绘力-位移曲线 |
|
控制方式 |
计算机自动实现试验过程 |
|
结构特点 |
复合油缸、双油泵供油、光栅尺测量 |
GBW-60B微机控制杯突91短视频在线观看 产品标准配置
Ø 标准主机
u 60KN杯突91短视频在线观看主机一台；
u 杯突试验控制系统一套；
u 电器控制系统一套；
u 标准杯突冲头冲模一套；
u 10Mpa传感器一只
u 20 Mpa传感器一只
u 联想计算机 HP打印机一套
u Windows操作环境下的91短视频在线观看专用控制软件一套
